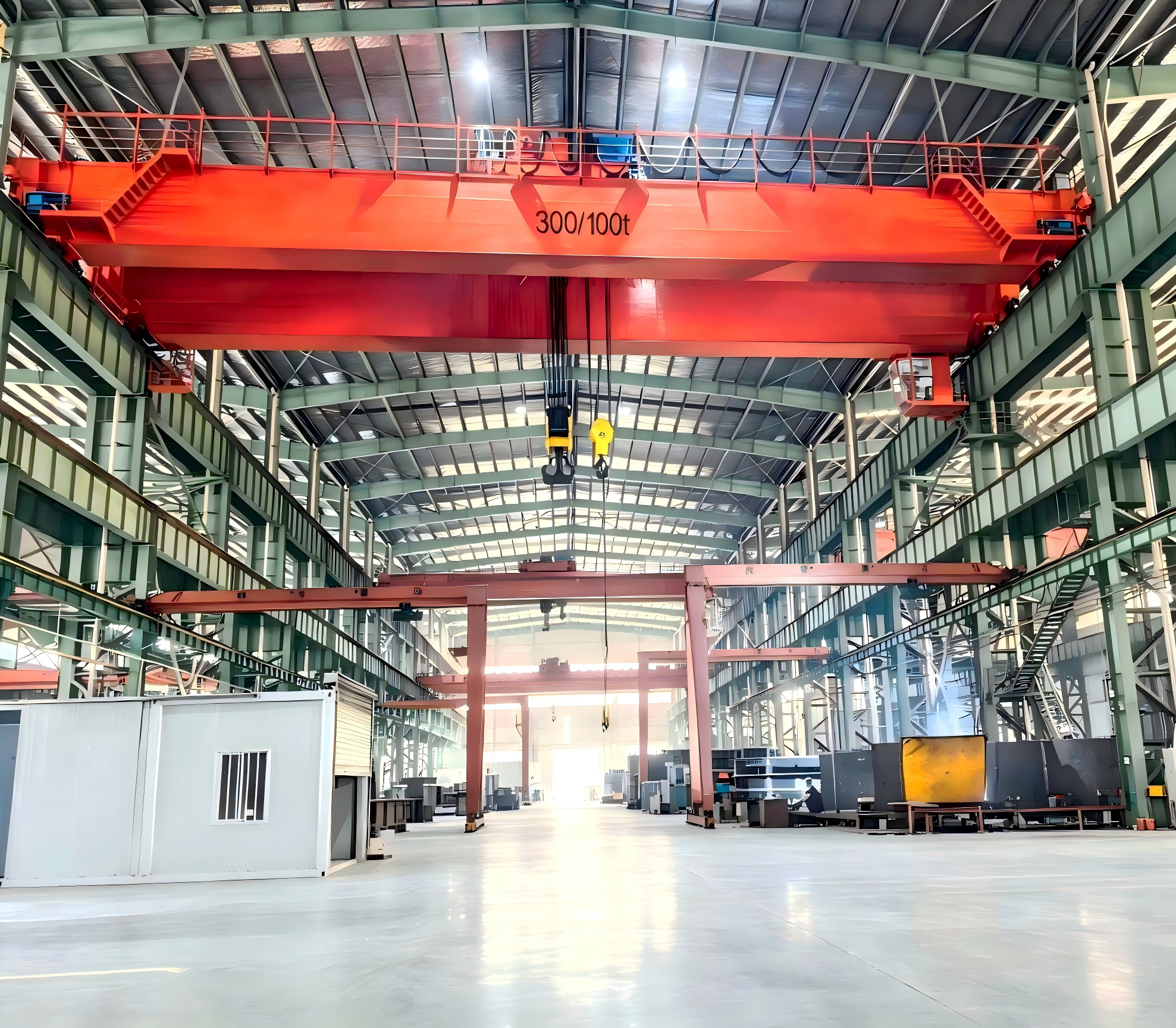

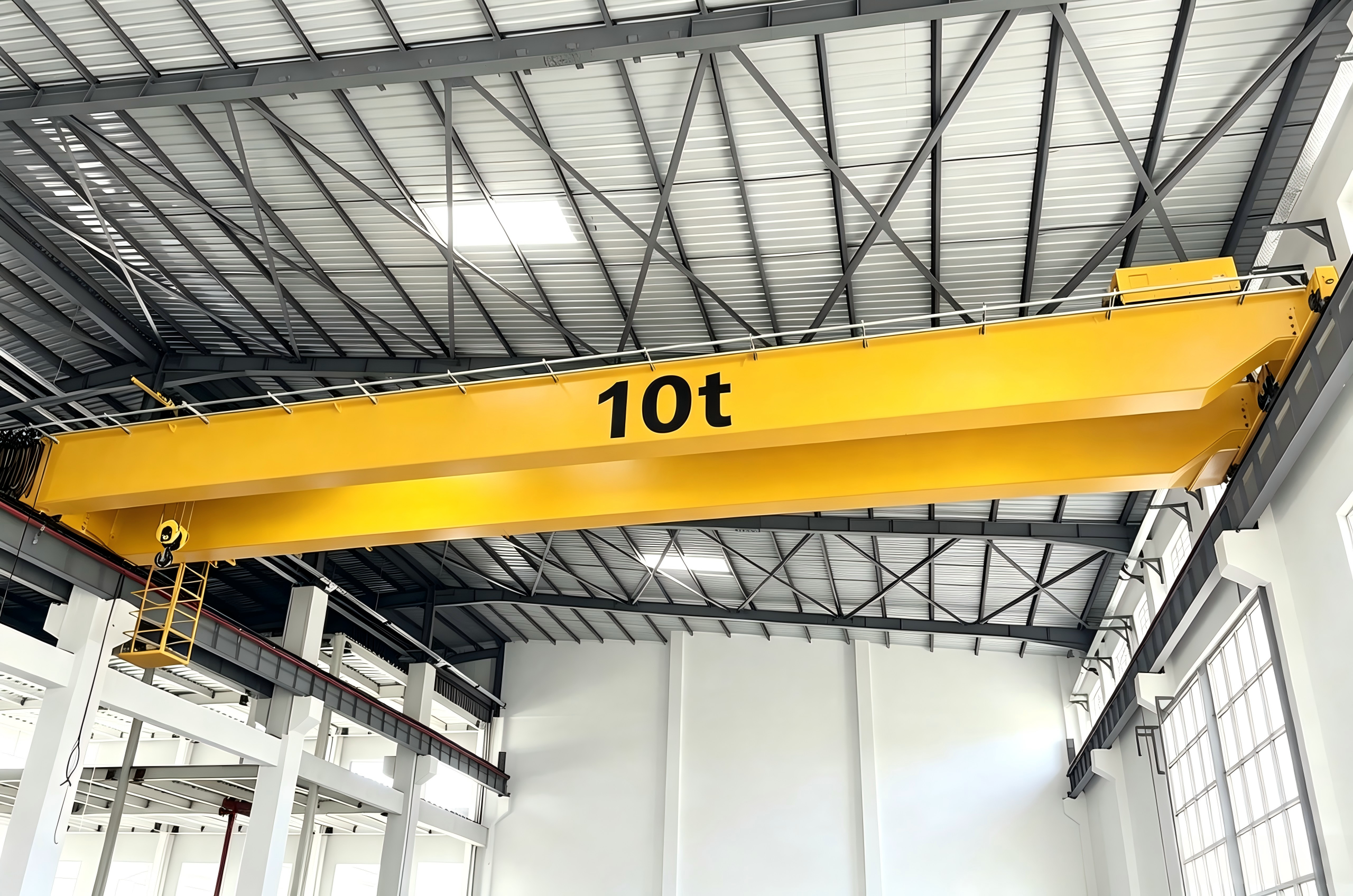

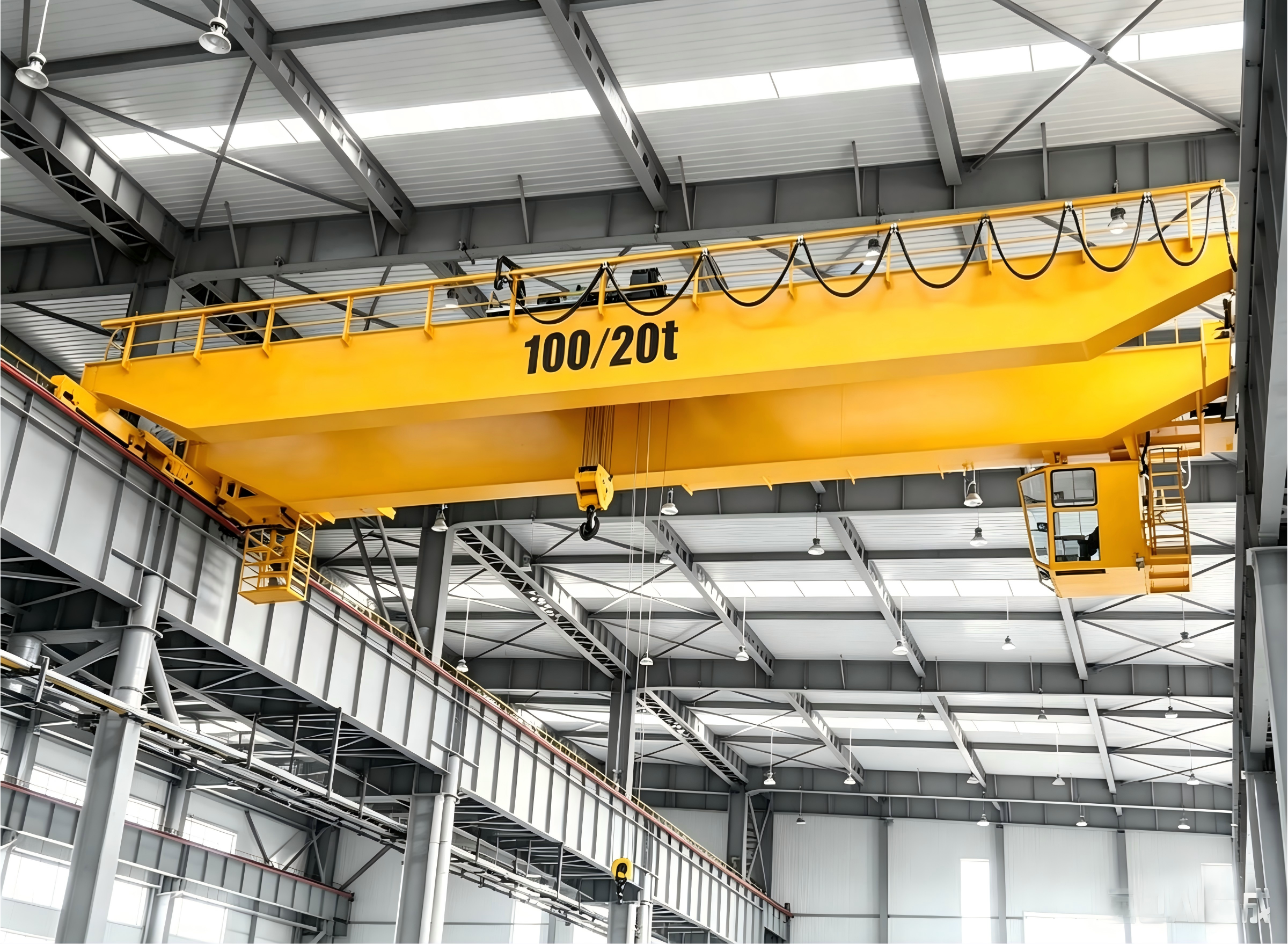

Двухбалочный мостовой кран по нормам FEM/DIN

Двухбалочный мостовой кран изготовлен согласно нормам FEM и DIN. Европейская компактная конструкция обеспечивает плавную работу. Доступен опциональный частотный привод, совместим с разными грузозахватами. Параметры грузоподъемности, пролета и высоты подъема изготавливаются …

Technical Parameters

Features and benefits

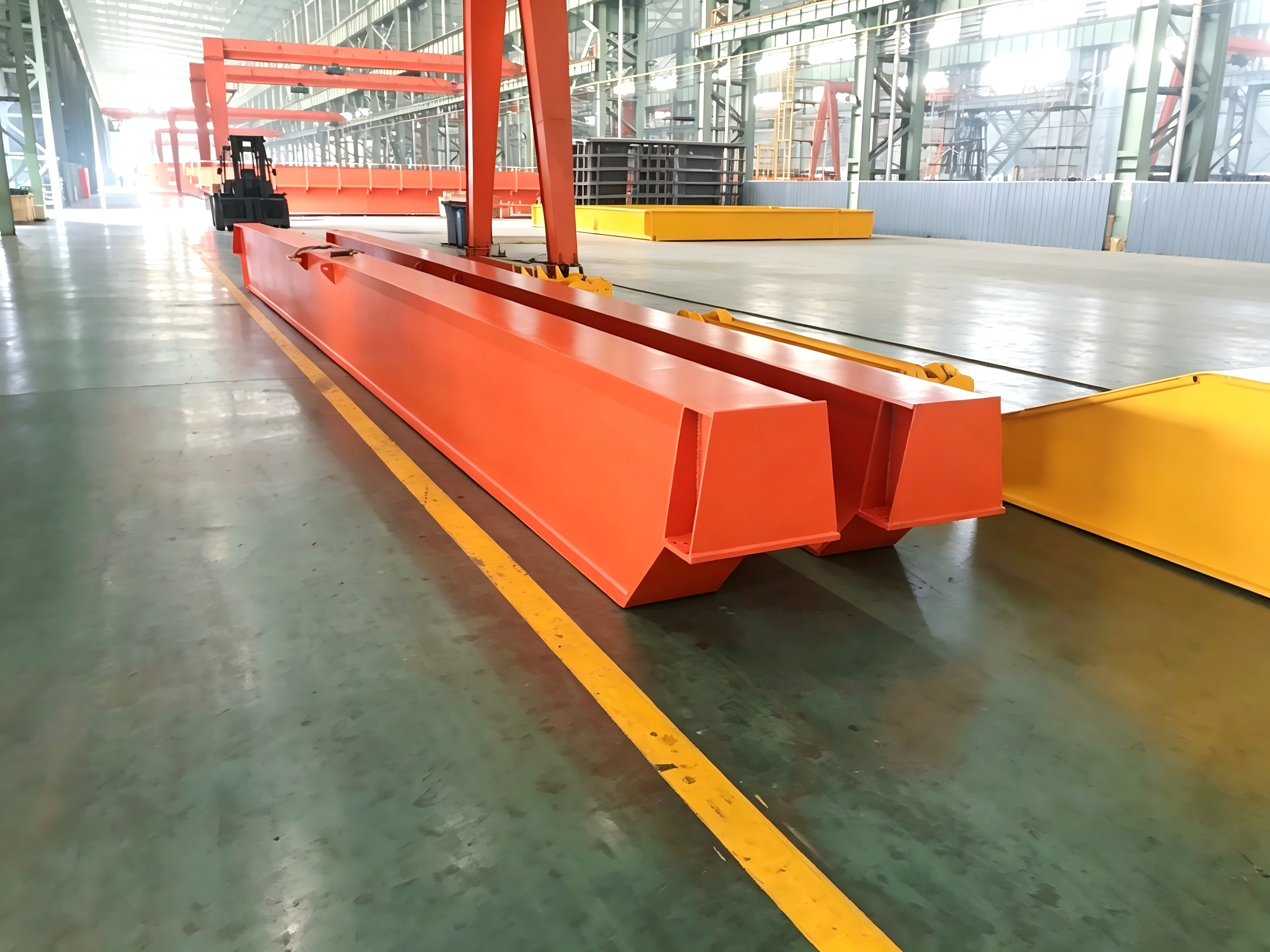

01 Главная балка

Главная балка является основной несущей конструкцией двухбалочного мостового крана, выполнена в виде сварной коробчатой сплошностенной конструкции со смещенным рельсом. Кран оснащен двумя параллельно расположенными главными балками с предварительным строительным подъемом. Балки обладают хорошей жесткостью и устойчивостью к усталости, снижают прогиб при длительных тяжелых нагрузках. Рельсы для грузовой тележки привариваются непосредственно сверху главных балок, что обеспечивает компактную конструкцию. С обоих концов главных балок установлены проходные платформы и вертикальные токопроводящие стойки.

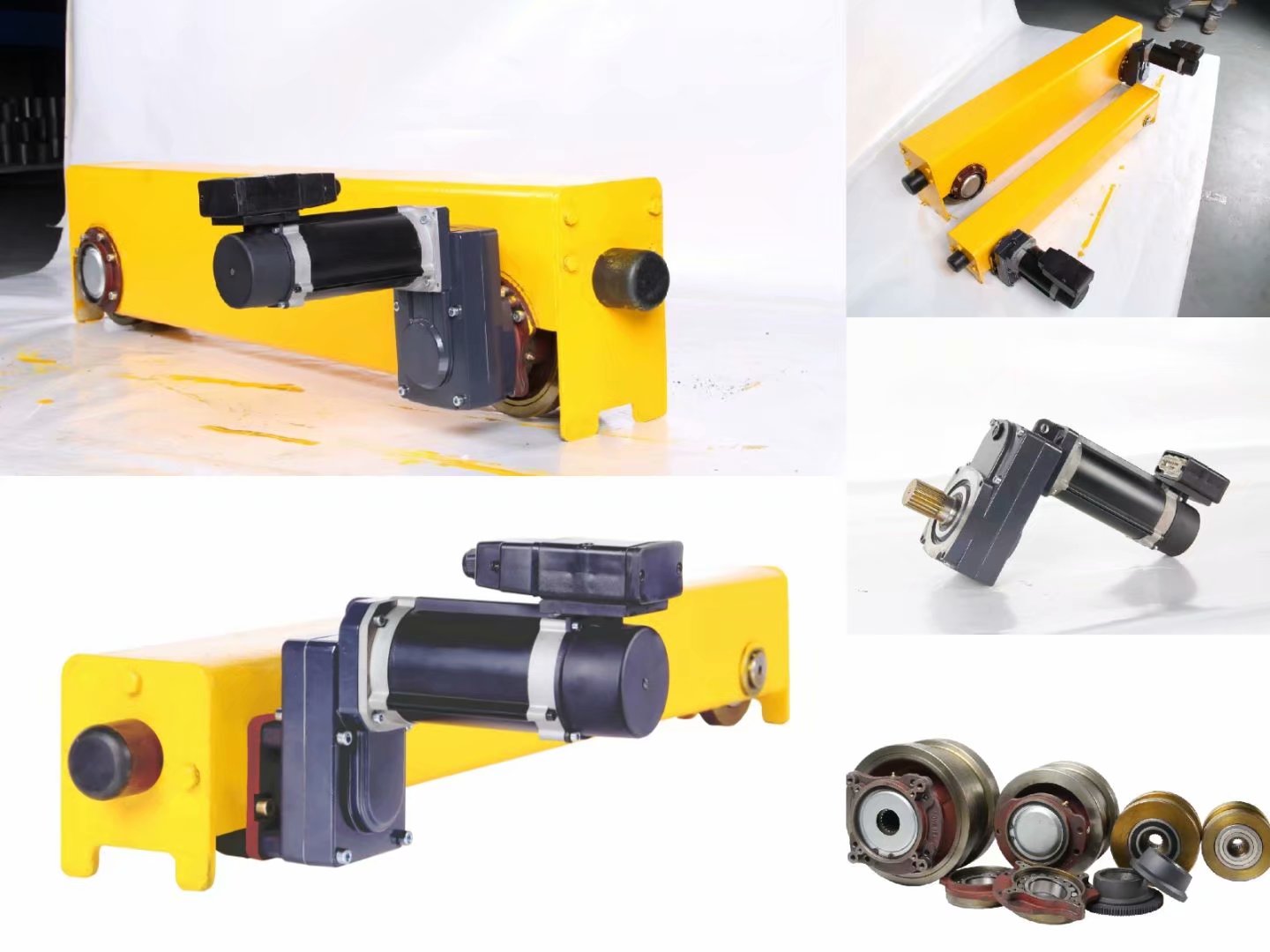

02 концевая балка

Торцевая балка изготавливается в виде сварной коробчатой конструкции или полой квадратной трубы с цельной точной обработкой на станках с ЧПУ. С обеих сторон балки установлены ходовые колеса, амортизаторы и защитные щиты от схода с рельсов. Главные и торцевые балки соединяются высокопрочными болтами, что позволяет транспортировать оборудование в разобранном виде и быстро производить монтаж на объекте. Высокая точность сопряжения элементов обеспечивает стабильную соосность движения, исключает смещение крана и повышает общую надежность эксплуатации.

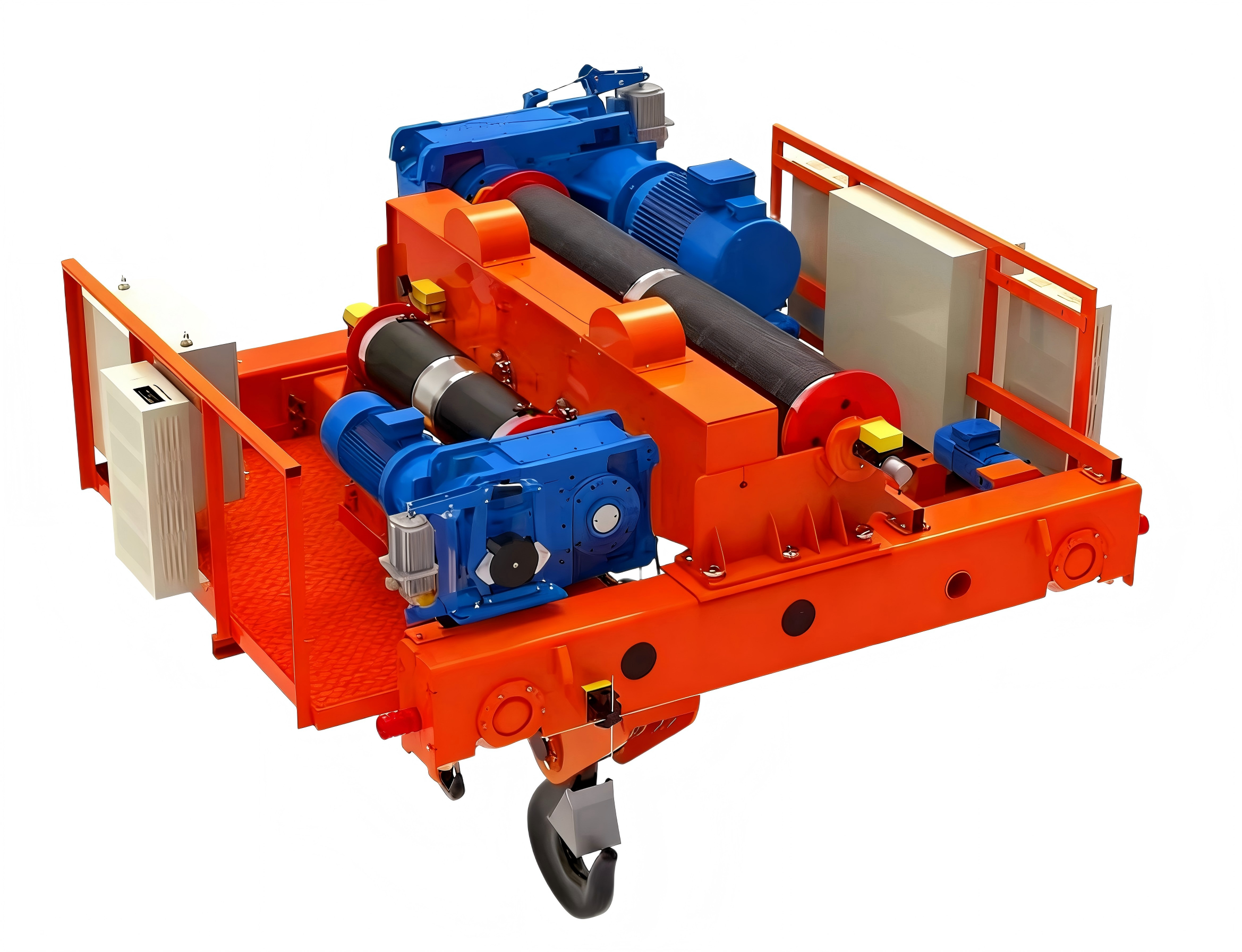

03 Подъемный механизм грузовой тележки

Подъемный механизм грузовой тележки является основным рабочим узлом мостового крана, оснащен основным и вспомогательным крюками. Оборудование использует интегрированный трехкомпонентный привод с твердозубчатой передачей и полное частотное регулирование, обеспечивающее плавный ход и мягкий пуск и останов. Грузовая тележка установлена на рельсах двух главных балок, перемещается поперечно и совместно с подъемным механизмом выполняет вертикальный подъем и перемещение грузов, обеспечивая полноценную погрузочно-разгрузочную работу в промышленных условиях.
